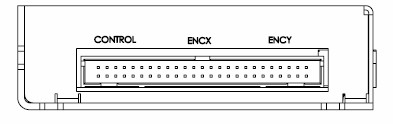

CMD-2EX-SA Manual

Pin #

In/Out

Name

Description

1

NC

NC

No Connection

2

NC

NC

No Connection

3

O

+5V

+5V

4

O

G

Ground

5

I

AY

Y-Axis A Channel Encoder Input

6

I

/AY

Y-Axis /A Channel Encoder Input

7

I

BY

Y-Axis B Channel Encoder Input

8

I

/BY

Y-Axis /B Channel Encoder Input

9

I

ZY

Y-Axis Z Index Encoder Input

10

I

/ZY

Y-Axis /Z Index Encoder Input

11

NC

NC

No Connection

12

NC

NC

No Connection

13

NC

NC

No Connection

14

NC

NC

No Connection

15

NC

NC

No Connection

16

NC

NC

No Connection

17

NC

NC

No Connection

18

NC

NC

No Connection

19

NC

NC

No Connection

20

NC

NC

No Connection

21

O

+5V

+5V

22

O

G

Ground

23

I

AX

X-Axis A Channel Encoder Input

24

I

/AX

X-Axis /A Channel Encoder Input

25

I

BX

X-Axis B Channel Encoder Input

26

I

/BX

X-Axis /B Channel Encoder Input

27

I

ZX

X-Axis Z Index Encoder Input

28

I

/ZX

X-Axis /Z Index Encoder Input

29

NC

NC

No Connection

30

NC

NC

No Connection

31

NC

NC

No Connection

32

NC

NC

No Connection

33

NC

NC

No Connection

34

NC

NC

No Connection

35

NC

NC

No Connection

36

NC

NC

No Connection

37

NC

NC

No Connection

38

NC

NC

No Connection

39

O

+5V

+5V

40

O

G

Ground

41

O

PulX

X-Axis Pulse

42

O

DirX

X-Axis Direction

43

O

EnaX

X-Axis Enable

44

I

AI1

Analog Input 1

45

O

PulY

Y-Axis Pulse

46

O

DirY

Y-Axis Direction

47

O

EnaY

Y-Axis Enable

48

I

AI2

Analog Input 2

49

NC

NC

No Connection

50

NC

NC

No Connection
