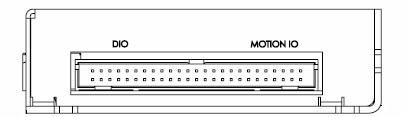

CMD-2EX-SA Manual

Pin #

In/Out

Name

Description

1

NC

NC

No Connection

2

NC

NC

No Connection

3

I

Opto

Opto-Supply Input +12 to +24VDC

4

NC

NC

No Connection

5

I

+LX

+Limit [X Axis]

6

I

-LZ

-Limit [X Axis]

7

I

HX

Home [X Axis]

8

NC

NC

No Connection

9

I

+LY

+Limit [Y Axis]

10

I

-LY

-Limit [Y Axis]

11

I

HY

Home [Y Axis]

12

NC

NC

No Connection

13

NC

NC

No Connection

14

NC

NC

No Connection

15

NC

NC

No Connection

16

NC

NC

No Connection

17

NC

NC

No Connection

18

NC

NC

No Connection

19

NC

NC

No Connection

20

NC

NC

No Connection

21

NC

NC

No Connection

22

NC

NC

No Connection

23

NC

NC

No Connection

24

NC

NC

No Connection

25

NC

NC

No Connection

26

NC

NC

No Connection

27

NC

NC

No Connection

28

NC

NC

No Connection

29

I

Opto-Supply

Opto-Supply Input +12 to +24VDC

30

I

Opto-Ground

Opto-Ground

31

I

DI1

Digital Input 1

32

I

DI2

Digital Input 2

33

I

DI3

Digital Input 3

34

I

DI4

Digital Input 4

35

I

DI5

Digital Input 5

36

I

DI6

Digital Input 6

37

I

DI7

Digital Input 7

38

I

DI8

Digital Input 8

39

O

DO1

Digital Output 1

40

O

DO2

Digital Output 2

41

O

DO3

Digital Output 3

42

O

DO4

Digital Output 4

43

O

DO5

Digital Output 5

44

O

DO6

Digital Output 6

45

O

DO7

Digital Output 7

46

O

DO8

Digital Output 8

47

NC

NC

No Connection

48

NC

NC

No Connection

49

NC

NC

No Connection

50

NC

NC

No Connection
