Standalone Controller Series Hardware Manual

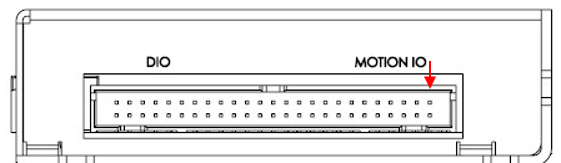

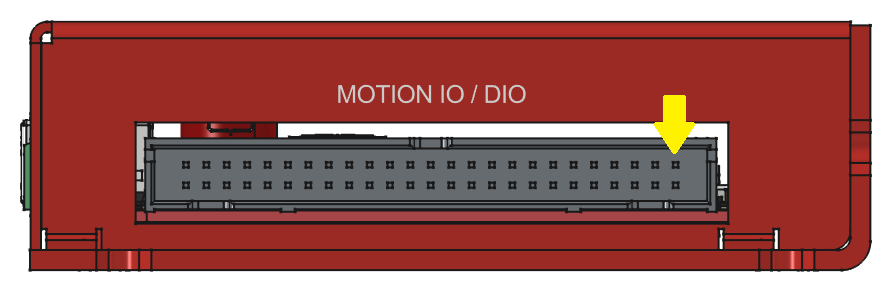

Pin #

In/Out

Name

Description

1

O

+5V

+5V

2

O

G

Ground

3

I

AX

A Channel Encoder Input [X-Axis]

4

I

/AX

/A Channel Encoder Input [X-Axis]

5

I

BX

B Channel Encoder Input [X-Axis]

6

I

/BX

/B Channel Encoder Input [X-Axis]

7

I

ZX

Z Index Encoder Input [X-Axis]

8

I

/ZX

/Z Index Encoder Input [X-Axis]

9

I

AY

A Channel Encoder Input [Y-Axis]

10

I

/AY

/A Channel Encoder Input [Y-Axis]

11

I

BY

B Channel Encoder Input [Y-Axis]

12

I

/BY

/B Channel Encoder Input [Y-Axis]

13

I

ZY

Z Index Encoder Input [Y-Axis]

14

I

/ZY

/Z Index Encoder Input [Y-Axis]

15

I

AI1

Analog Input 1

16

I

AI2

Analog Input 2

17

I

+LX

+Limit [X-Axis]

18

I

-LX

-Limit [X-Axis]

19

I

HX

Home [X-Axis]

20

NC

NC

No Connection

21

I

+LY

+Limit [Y-Axis]

22

I

-LY

-Limit [Y-Axis]

23

I

HY

Home [Y-Axis]

24

NC

NC

No Connection

25

NC

NC

No Connection

26

NC

NC

No Connection

27

NC

NC

No Connection

28

NC

NC

No Connection

29

NC

NC

No Connection

30

NC

NC

No Connection

31

I

Opto-

Supply

Opto-Supply Input +12 to +24VDC

32

I

Opto-

Ground

Opto-Ground

33

I

DI1

Digital Input 1

34

I

DI2

Digital Input 2

35

I

DI3

Digital Input 3

36

I

DI4

Digital Input 4

37

I

DI5

Digital Input 5

38

I

DI6

Digital Input 6

39

I

DI7

Digital Input 7

40

I

DI8

Digital Input 8

41

O

DO1

Digital Output 1

42

O

DO2

Digital Output 2

43

O

DO3

Digital Output 3

44

O

DO4

Digital Output 4

45

O

DO5

Digital Output 5

46

O

DO6

Digital Output 6

47

O

DO7

Digital Output 7

48

O

DO8

Digital Output 8

49

NC

NC

No Connection

50

NC

NC

No Connection
