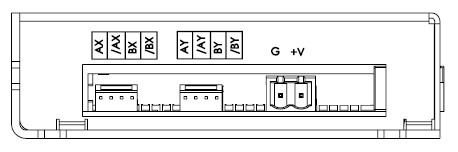

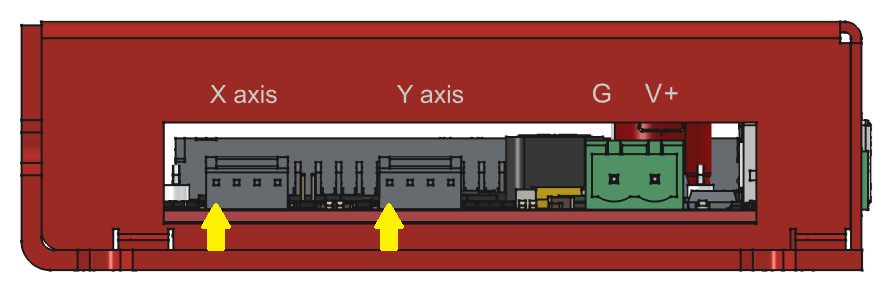

4-Pin Connectors (2.54mm) - Motor



Pin #

In/Out

Name

Description

1

O

AX

Bi-polar Step Motor – X-axis Phase A

2

O

/AX

 Bi-polar Step Motor – X-axis Phase /A

3

O

BX

Bi-polar Step Motor – X-axis Phase B

4

O

/BX

 Bi-polar Step Motor – X-axis Phase /B





Pin #

In/Out

Name

Description

1

O

AY

Bi-polar Step Motor – Y-axis Phase A

2

O

/AY

 Bi-polar Step Motor – Y-axis Phase /A

3

O

BY

Bi-polar Step Motor – Y-axis Phase B

4

O

/BY

 Bi-polar Step Motor – Y-axis Phase /B



Mating Connector Description: 4 pin 0.1" (2.54mm) connector

Mating Connector Manufacturer:         AMP/Tyco

Mating Connector Manufacturer Part:         1770602-4



1Other 5.08mm compatible connectors can be used.
